Дифференциальный манометр (дифманометр) используется для измерения перепада давления газов и жидкостей. Прибор применяется в системах газоснабжения объектов ЖКХ и промышленности, подключается на входе и выходе контролируемого оборудования и измеряет разность двух давлений. Вместе с устройством дистанционной передачи данных дифманометр оповещает о выходе измеряемых значений за установленные пределы.
Основные функции
Манометр дифференциального давления выполняет несколько функций:
- измерение уровня жидкости в аппаратах под давлением и закрытых емкостях;
- контроль функционирования насосного оборудования;
- контроль степени загрязнения газовых фильтров;
- измерение избыточного давления;
- измерение потока жидкостей и газов в трубопроводах различного назначения.
Давление газообразных и жидких сред — показатель, который нужно измерять для обслуживания коммуникационных и технологических систем. С помощью дифманометров пользователи определяют показатели действующего давления и разность между динамическими параметрами. Возможность фиксации сразу двух значений — ключевое отличие этих устройств. Но реальные значения не всегда важны, достаточно задать пороговые показатели, при достижении которых прибор отправит сигнал на пульт оператора. Использование этих данных облегчает контроль за оборудованием, повышает надежность и долговечность его эксплуатации.
Конструкция и принцип работы

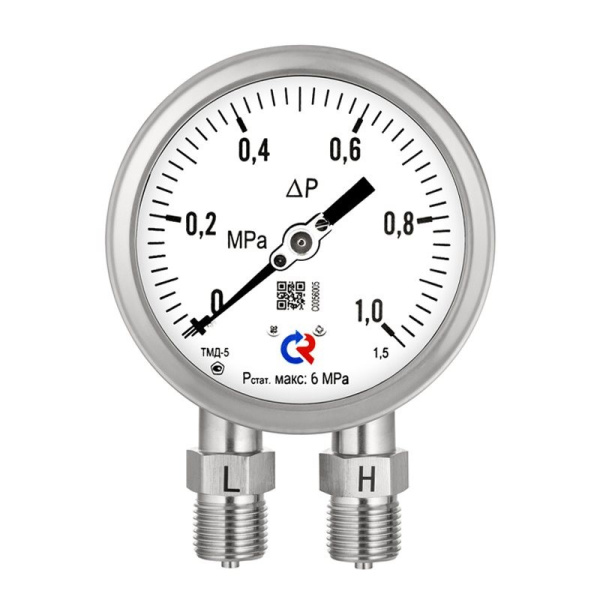

В каталоге представлены механические модели ведущих российских производителей. Такой дифференциальный манометр состоят из герметичного корпуса, внутри которого находится мембранная коробка, выполняющая роль чувствительного элемента, и передаточно-множительный механизм. Измеренные значения показывает стрелка, которая передвигается по шкале на циферблате.
Если общетехнический манометр проводит измерения в одной точке, то дифференциальное устройство измеряет давление на двух участках. Больший показатель подается в корпус, меньший — внутрь мембранной коробки. Перепад давления воздействует на центр мембранной коробки, который перемещается, затем передается на рычаг и с него на шибер оси и зафиксированную на оси стрелку. Значения среды отображаются на шкале со стрелкой. Когда разность между показателями выходит за заданные пределы, формируется выходной сигнал, который передается на дисплей оператора.
Особенности
Предлагаемые дифференциальные манометры отличаются следующими преимуществами:
- широкий диапазон предельных значений — от 1 до 40 кПа;
- небольшой вес и компактные размеры;
- сигнализация о выходе контролируемых значений за заданные пределы.
Помимо стандартных, выпускаются моноблочные дифманометры с вентильным блоком.
Все модели производятся в соответствии с ГОСТ. Класс точности — 1,5; 2,5. Степень защиты корпуса от воздействия пыли и влаги — IP50, IP53, IP55. Первая цифра «5» обозначает защиту от проникновения пыли в количествах, которые не влияют на работоспособность устройства. Вторая цифра — защита от проникновения жидкостей: «0» — защиты нет, «3» — защита от дождя, капающего под углом не более 60°, «5» — защита от струй воды со всех направлений.
Приборы устойчивы к воздействию относительной влажности воздуха до 98%. Поставляются с первичной заводской поверкой и необходимыми документами. В комплект поставки ряда дифференциальных манометров входит присоединительная арматура.
Что мы предлагаем
Предлагаем манометры дифференциальные для решения ваших производственных и технологических задач на выгодных условиях. Вы можете купить приборы оптом или в розницу.
Свяжитесь с нами по телефону или оставьте заявку на сайте — наши консультанты помогут вам выбрать подходящий дифференциальный манометр, сориентируют по цене и срокам доставки.
